不同防腐儲罐的結構特點
瀏覽： 發布日期：2021-08-03
根據儲罐的材質:防腐儲罐工程所需的材料分為儲罐材料和輔助設施材料。儲罐材料按抗拉屈服強度或抗拉標準強度可分為低強度鋼和高強度鋼，5000m3以上儲罐多采用高強度鋼。輔助設施(包括抗風圈梁、鎖、爬梯、護欄等。)均采用低強度的普通碳素結構鋼，其他配件和附件根據用途不同采用其他材料制作。國內常用于制造儲罐的鋼材有20、20R、16Mn、16MnR、Q235系列等。
穹頂儲罐、浮頂儲罐和臥式儲罐在我國的制造和安裝技術中應用廣泛且成熟。
保險庫類型。
拱形儲罐是一種頂部為球冠、罐體為圓柱形的鋼制容器。拱頂儲罐因其制造簡單、成本低廉而被廣泛應用于國內外許多行業。常用容積1000-10000m3，國內拱頂儲罐已達30000m3。
罐底:罐底由鋼板組裝而成，罐底中間的鋼板為中寬板，罐底周圍的鋼板為邊板。邊緣板可以是條形板或弓形板。一般情況下，儲罐內徑小于≥16.5米時應使用條形邊板，儲罐內徑大于等于16.5米時應使用弓形邊板..
罐壁:罐壁由多圈鋼板焊接而成，分為套筒式和直線式。
套筒罐壁板環焊縫搭接，縱縫為對接。這種形式常用于拱頂儲罐，其優點是便于每圈墻板的組裝，采用倒置法施工更安全。
直罐壁板環焊縫為對接焊縫。優點是整個罐壁自上而下直徑相同，特別適合內部浮頂罐，但安裝要求較高，難度較大。
罐頂:罐頂為由多塊扇形板成對焊接而成的球冠，罐頂內側為扁鋼，扇形板之間采用搭接焊。整個罐頂與罐壁板上部的角鋼圈(或鎖)焊接成一體。
浮頂式。
浮頂罐由漂浮在介質表面的浮頂和豎直的圓柱形罐壁組成。浮頂隨著罐內介質儲存量的增加或減少而升降。浮頂外緣與罐壁之間有環形密封裝置，罐內介質始終被內浮頂直接覆蓋，減少了介質的揮發。
罐底:浮頂罐容積一般較大，其底板采用拱形邊板。
罐壁:采用直罐壁，對接焊縫打磨光滑，確保內表面光滑。浮頂罐上部敞開。為了增加壁板的剛度，應根據該區域的風荷載，在罐壁頂部設置抗風圈梁和加強環。
浮頂:浮頂分為單盤浮頂、雙盤浮頂和浮頂。
單盤浮頂:由幾個獨立艙室組成的環形浮船，內環有單盤浮頂。單板屋面底部設置有多個環形鋼圈進行加固。其優點是成本低，易于維護。
雙盤浮頂:由上盤板、下盤板和艙緣板組成，由徑向隔板和環形隔板分成若干獨立的環形艙。其優點是浮力大，排水效果好。
內浮頂式。
內浮頂儲罐是在拱頂儲罐內增加浮頂而成。在罐內增加浮頂可以減少介質的揮發損失，外拱頂可以防止雨水、積雪和灰塵進入罐內，從而確保罐內介質的清潔。這種油箱主要用于儲存輕油，如汽油和航空煤油。內浮頂罐采用直罐壁與壁板對接焊接，拱頂按拱頂罐要求制作。國內有兩種內浮頂:一種是與浮頂儲罐相同的鋼制浮頂；另一種是裝配式鋁合金浮頂。
水平。

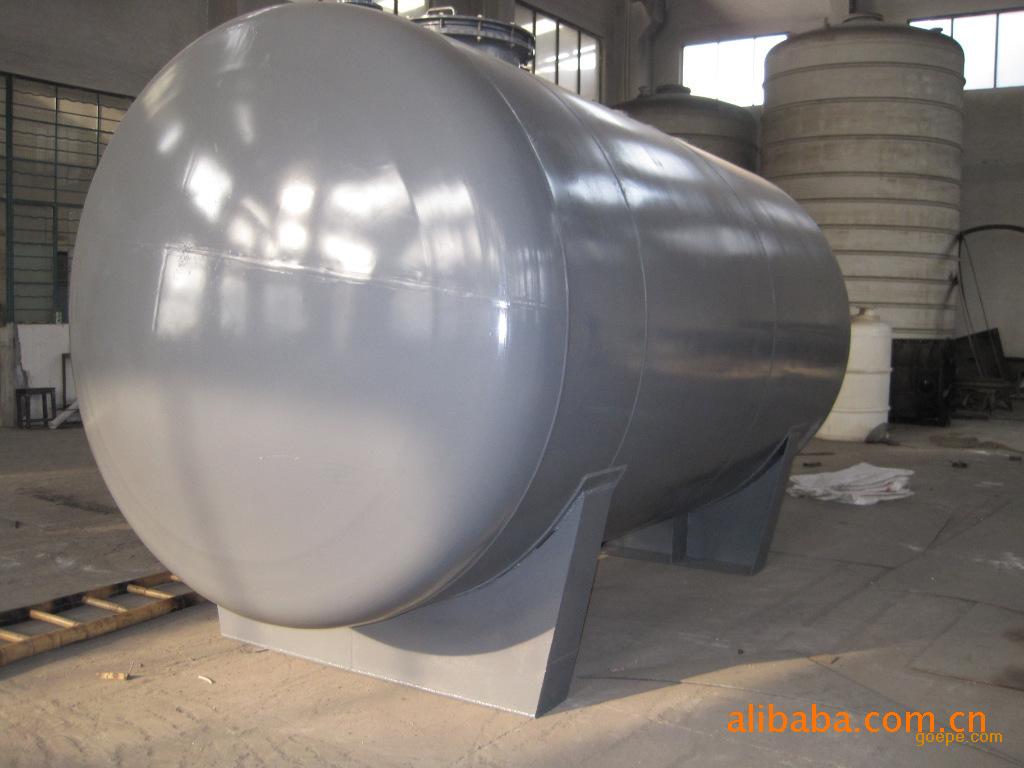

臥式儲罐的容積一般小于100m3，通常用于生產環節或加油站。臥式儲罐環焊縫搭接，縱向焊縫對接。環形板交替排列，取奇數，使端蓋直徑相同。臥式儲罐的端蓋分為平端蓋和碟形端蓋。平端蓋臥式儲罐可承受40kPa內壓，碟形端蓋臥式儲罐可承受0.2Mpa內壓。地下臥式儲罐必須配有加強環，也是用煨角鋼制成。
鋼襯塑儲罐也有臥式和立式之分，也可以根據介質不同分為硫酸儲罐、鹽酸儲罐、氫氧化鈉儲罐。
